IDS-114HP PoE (90W) Switches
10-port Unmanaged Gigabit Switches
- 2x SFP-Steckplätze für 100/1000 Mbit/s LWL
- 8x 10/100/1000 RJ45-Ethernet-Ports
- 4 PoE-Ports liefern bis zu 90 Watt PSE-Leistung, konform mit IEEE 802.3bt
- QoS (Quality of Service)-priorisierte Nachrichten
- Widerstandsfähiges Design für raue Umgebungen
- Remote-Erkennung und -Neustart von Geräten, die nicht reagieren
Die Perle IDS-114HP PoE-Switches sind für den problemlosen Einsatz in anspruchsvollen Industrieumgebungen konzipiert, in denen eine hohe Temperaturtoleranz, Widerstandsfähigkeit gegen Vibrationen und Stöße sowie die Einhaltung strenger Sicherheitsstandards erforderlich sind. Dieses kostengünstige, einfach zu bedienende Gerät kombiniert wesentliche industrielle Ethernet-Netzwerkfunktionen, deterministischen Netzwerkbetrieb in Echtzeit und fortschrittliche, robuste Leistung. Die integrierte QoS (Quality of Service)-Unterstützung für EtherNet/IP und PROFINET ermöglicht eine Priorisierung des Datenverkehrs und eine effektive Verwaltung der Ressourcen, ohne dass eine Konfiguration erforderlich ist.
Dieser vielseitige Switch verfügt über Voll-/Halbduplex-Auto-Negotiation und Auto-MDI/MDIX-Betrieb und ermöglicht so den bequemen Anschluss von verschiedenen Netzwerkgeräten. Die beiden SFP-Glasfaseranschlüsse ermöglichen flexible Netzwerkkonfigurationen mit SFP-Transceivern, die von Perle, Cisco oder anderen Herstellern von MSA-kompatiblen SFPs bereitgestellt werden.
Darüber hinaus sind diese PoE Switches als Power Sourcing Equipment (PSE) eingestuft. Der IDS-114HP nutzt gewöhnliche UTP-Kabel, die Ethernet-Daten transportieren, verfügt aber auch über 8 Ports, die bis zu 90 Watt an Powered Devices (PDs) wie PTZ-Dome-Kameras für den Außenbereich, Wireless Access Points und streckenseitige Kommunikationsgeräte liefern. Weitere Informationen über PoE.
Eine integrierte Watchdog-Funktion ermöglicht dem IDS-114HP-Switch die Arbeit als intelligentes Gerät, um Paketverluste von Powered Devices (PDs) im Netzwerk zu verhindern. Wenn ein PD nicht mehr reagiert, startet der IDS-114HP das Gerät neu, ohne dass andere mit dem Switch verbundene PDs unterbrochen werden.
Der IDS-114HP verfügt außerdem über einen Relaisausgangskontakt, der bei einem Ausfall der redundanten Stromversorgung einen sofortigen Alarm auslöst.
Jede Komponente dieser industrietauglichen Switches ist mit überdimensionierter Hardware und Chips ausgestattet, was ihre Eignung für den Einsatz im Freien gewährleistet. Dank ihrer unerschütterlichen Stärke und Widerstandsfähigkeit können sie robuste Netzwerklösungen bereitstellen, die den Bedarf an Fast-Ethernet- und Gigabit-Netzwerken decken. Sie bieten die notwendige Zuverlässigkeit und Langlebigkeit für industrielle Umgebungen, in denen Zuverlässigkeit und Hochgeschwindigkeitsverbindungen entscheidend sind. Vertrauen Sie Ihre kritische Kommunikation nicht kommerziellen Switch-Produkten an. Die Industrial Ethernet-Switches von Perle bieten Ihnen die bewährte Sicherheit, dass Ihr System über Jahre hinweg funktioniert.
| Hohe Zuverlässigkeit Robustes Design für raue Umgebungen |
|
| Ethernet-Leistung in Echtzeit |
|
| PoE |
|
| Energieeffizientes Ethernet (EEE) | Gemäß 802.3az sorgt es für Energieeinsparungen bei Netzinaktivität. |
Interfaces
RJ45
- 4 x 10/100/1000BASE-TX PoE up to 100 meters (328 ft) + 4 x 10/100/1000BASE-TX up to 100 meters (328 ft) + 2-port 100/1000BASE SFP
- Auto-negotiation
- Auto-MDI/MDIX-crossover for use with either crossover over straight-through cable types
- Ethernet isolation 1500 V
Small Form Factor Pluggable (SFP) slot(s)
2 empty SFP slot models for 100/1000Base-X SFP modules supplied by Perle, Cisco or other manufacturers of MSA compliant SFPs
Alarm Contact
One relay output with current 0.5A @ 48V at Normal Open or Normal Close
DIP Switches
Power
Dual Power Input
46-57VDC (Terminal Block 8 pins)
Power Consumption
9.72W (without PoE)
Maximum Current Consumption @24 vDC
0.20A @ 48VDC (without PoE)
Power Connector
8-Pin Removable Terminal Block
Overload Current Protection
10A fuse provides overload current protection
Reverse polarity protection
The positive and negative inputs can be reversed providing safe and simple power connectivity.
PoE Power Output
- Up to 90W/port
- Power Budget: 270W
- 46-57VDC for IEEE 802.3af type 1, ≤15.4W PD devices.
- 52-57VDC for IEEE 802.3at/bt type 2/3, 30W, 60W PD devices.
- 54-57VDC for IEEE 802.3bt, type 4, 90W PD devices
Switch Properties
Standards
- IEEE 802.3af/at/bt Power over Ethernet
- IEEE 802.3 10BASE-T
- IEEE 802.3u 100BASE-TX/FX
- IEEE 802.3az Energy Efficient Ethernet
- IEEE 802.1p Quality of Service (QoS)
- IEEE 802.3ab 1000BASE-T
- IEEE 802.3z 1000BASE-SX/1000BASE-LX
Processing Type
- Store-and-Forward
- Auto Negotiation
- Half-duplex back-pressure and IEEE
- Auto MDI/MDIX
MAC Address Table Size
4K MAC
Packet Buffer Memory
1.5 Mbit
Jumbo Frame Size
9216 bytes
Forward/Filtering Rate
- 14,880pps for 10Mbps
- 148,810pps for 100Mbps
- 1,488,100pps for 1000Mbps
Indicators
Power LED 1
This LED is green when power is applied
Power LED 2
This LED is green when power is applied
Fault LED
This LED is red when a fault is detected
RJ45 / SFP Ethernet LED
These LED is solid green for established link and bllinks green when activity is detected (per port)
Environmental Specifications
Operating Temperature Ranges
- IDS-114HP: -10°C to 60°C (14°F to 140°F)
- IDS-114HP-XT: -40°C to 75°C (-40°F to 167°F)
Storage Temperature Range
-40°C to 85°C (-40°F to 185°F)
Operating Humidity Range
5% to 90% non-condensing
Storage Humidity Range
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Chassis
Metal with an IP30 ingress protection rating
Din Rail Mountable
DIN Rail attachment included. Mounts to standard 35 mm DIN rail in accordance with DIN EN 60175.
Maximum Heat Output
33.17 BTU/Hr (without PoE)
MTBF
5184093 hours
Calculation model based on MIL-HDBK-217-FN2 @ 25°C
Product Weight and Dimensions
Weight
578g / 1.27lbs

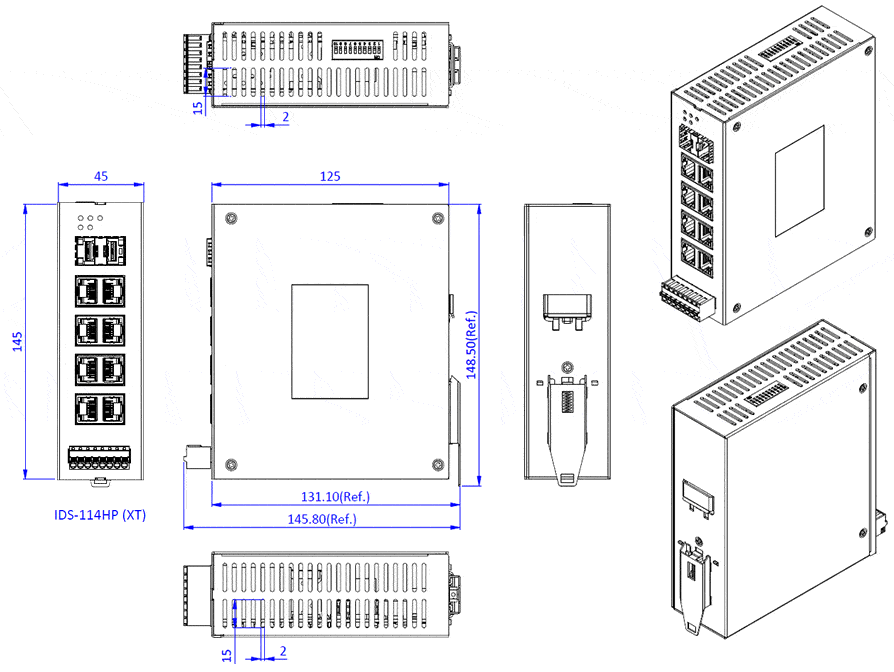

Dimensions
45 x 125 x 145 mm / 1.77 x 4.92 x 5.71 Inch (W x D x H)
Packaging
Shipping Weight
759g / 1.76lbs
Shipping Dimensions
235 x 185 x 65 mm / 9.25 x 7.28 x 2.56 Inch (W X D X H)
Contents Shipped
- Industrial Ethernet Switch with DIN Rail attachment
- Terminal block
- QR Code for online manuals
Standards and Certifications
Safety
UL 61010
EMC Emissions
- FCC Part 15 Class A
- VCCI Class A
- EN 61000-6-4
- ICES-003
- EN 55032
EMC Immunity
- EN 61000-6-2
- EN 61000-4-2 (ESD)
- EEN 61000-4-3 (Radiated RFI)
- EN 61000-4-4 (Burst)
- EN 61000-4-5 (Surge)
- EN 61000-4-6 (Induced RFI)
- EN 61000-4-8 (Magnetic field)
Industrial
EN 50121-4
Environmental Test Compliance
- IEC 60068-2-6 Fc (Vibration)
- IEC 60068-2-27 Ea (Shock)
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- 5 years Warranty
Application Diagrams
PoE (Power over Ethernet)-Diagramm für den industriellen Switch IDS-114HP
Daisy-Chain-Anwendung
IDS-114HP Switches können über Uplink-Ports mit benachbarten Switches verbunden werden. Jeder IDS-114HP ermöglicht die Verbindung zum LWL-Link und versorgt IP-Kameras und WLAN-Zugangspunkte an jedem Standort der Daisy Chain mit Strom.
IDS-114HP PoE (90W) Switches - mit Standard-DIN-Schiene
Klicken Sie eine Artikelnummer um Bestellinformationen einzusehen.
Produktbild
Beschreibung
Netzkabel & Artikelnummer
IDS-114HP Industrial PoE Switch with 10-ports: 4 x 10/100/1000BASE-T RJ45 ports compliant to 90W Hi-PoE IEEE 802.3bt, 4 x 10/100/1000BASE-TX RJ45 ports, 2 x 100/1000BASE SFP slots, 1 x relay, -10°C to 60°C (-14°F to 140°F) operating temperature, Terminal Block power connector
IDS-114HP-XT Industrial PoE Switch with 10-ports: 4 x 10/100/1000BASE-T RJ45 ports compliant to 90W Hi-PoE IEEE 802.3bt, 4 x 10/100/1000BASE-TX RJ45 ports, 2 x 100/1000BASE SFP slots, 1 x relay, -40°C to 75°C (-40°F to 167°F) operating temperature, Terminal Block power connector
