Industrieller PoE Switch IDS-108 FPP
Kompakter PoE Switch für DIN-Schienen mit 8 bis 10 Ports
- 10/100Base-TX mit 8 Anschlüssen (RJ45)
- 4 PoE/PoE+ PSE-fähige Anschlüsse, vollständig konform mit der Norm IEEE 802.3af/at
- Zertifizierung für Gefahrenstellen und Industrieschaltgeräte
- Korrosionsbeständiges Aluminiumgehäuse IP30
- Redundanter dualer Spannungseingang 24/48 VDC
- Überlaststrom- und Verpolungsschutz
- Unterstützung einer industriellen Betriebstemperatur zwischen -40 °C und 75 °C
PoE Ethernet-Switches in Industriequalität von Perle sind speziell für industrielle Automatisierung, Regierungs-, Militär-, Öl- und Gas-, Bergbau- sowie Outdoor-Anwendungen konzipiert.
Darüber hinaus sind diese PoE-Switches als PSE (Power Sourcing Equipment) klassifiziert. Zwar verwenden die Switches IDS-108FPP Standard-UTP-Kabel, über die die Ethernet-Daten übertragen werden, sie verfügen jedoch über 4 Anschlüsse, die ebenfalls bis zu 30 Watt Leistung für PDs (Powered Devices), wie drahtlose Access Points, Voice over IP-Telefone und IP-Kameras, bereitstellen. Erfahren Sie mehr über PoE.
Der IDS-108FPP ist ein industrieller Ethernet-Switch mit 8 bis 10 Anschlüssen mit Power Over Ethernet, wodurch er eine hervorragende Leistung bietet und somit einen deterministischen Netzwerkbetrieb in Echtzeit ermöglicht. Er muss nicht konfiguriert werden und ist sofort nach dem Einschalten betriebsbereit.
Perle hat seit über 35 Jahren industrielle Hardware für die Konvertierung serieller ModBus- und Profinet- zu Ethernet-Umgebungen entwickelt und diese Erfahrung für die Entwicklung der robustesten Ethernet-Switches auf dem Markt genutzt. Vertrauen Sie Ihre kritischen Kommunikationen keinen kommerziellen Switch-Produkten an. Die industriellen Ethernet-Switches von Perle bieten Ihnen die bewährte Gewissheit, dass Ihr System noch lange Jahre ordnungsgemäß funktionieren wird.
Funktionen Industrieller PoE Switch IDS-108FPP
| Robuste Ausführung für harsche Umgebungen |
|
| Verlässlicher Betrieb |
|
| Echtzeit-Ethernetleistung |
|
| PoE und PoE+ (an 4 Anschlüssen) | Bis zu 30 Watt pro Anschluss als Antrieb von bis zu vier PDs der Klasse 4 (IEEE 802.3, Typ 2) |
| Eingangsspannungsverstärker | Spannungsverstärkungstechnologie unterstützt 24-V-Netzteile und gewährleistet so, dass die komplette und korrekte PSE-Spannung über alle PoE-Anschlüsse angelegt wird |
Power
Dual Power Input
- Both inputs draw power simultaneously. If one power source fails, the other live source can, acting as a backup, supply enough power to meet the operational needs of the switch.
- Flexible input voltage range : 24/48 VDC Nominal. (18 to 57 VDC)
Input Voltage Booster
Voltage boost technology supports 24V industrial power sources ensuring that a full and proper PSE voltage is available across all PoE ports
Power Connector
- 4-Pin Removable Terminal Block.
- Grounding screw on metal chassis
Maximum Current Consumption @24 vDC
- 0.29 Amps (No PoE PDs attached)
- 5.6 Amps (4 x PoE+)
Maximum Power Consumption @24 vDC
- 7 Watts (No PoE PDs attached)
- 134 Watts (4 x 30 Watts PoE+)
Overload Current Protection
Reset-able fuse provides overload current protection
Reverse polarity protection
Protection is provided should inputs be reversed
Access Ports
RJ45
- 8 shielded RJ45 ports for 10/100Base-TX up to 100 meters (328 ft). 4 of these ports are PoE PSE capable
- Auto-negotiation
- Auto-MDI/MDIX-crossover for use with either crossover over straight-through cable types
- Ethernet isolation 1500 V
PoE
- 4 PoE/PoE+ ports
- Up to 30 Watts per port (@ switch RJ45) driving up to four class 4 (IEEE 802.3at Type 2) PDs
Switch Properties
Standards
- IEEE 802.3 for 10Base-T
- IEEE 802.3u for 100Base-TX and 100Base-FX
- IEEE 802.3x for Flow Control
- IEEE 802.3af Power Over Ethernet
- IEEE 802.3at Power Over Ethernet
Processing Type
Store and Forward, non-blocking architecture
MAC Address Table Size
8K
Packet Buffer Memory
1 Mbit
Indicators
P1
This green LED is turned on when power is applied to the power #1 input
P2
This green LED is turned on when power is applied to the power #2 input
RJ45 Ethernet
These integrated colored LEDs indicate link, activity and speed for each port.
Environmental Specifications
Operating Temperature Ranges
- Standard temperature models : 0°C to 60°C (32°F to 140°F).
- Industrial extended temperature models : -40°C to 75°C (-40 F to 167°F)
Storage Temperature Range
Minimum range of -25°C to 70°C (-13°F to 158°F). -40°C to 85°C (-40°F to 185°F) for industrial extended temperature models
Operating Humidity Range
5% to 90% non-condensing
Storage Humidity Range
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Chassis
Aluminum with an IP30 ingress protection rating
Din Rail Mountable
DIN Rail attachment included. Mounts to standard 35 mm DIN rail in accordance with DIN EN 60175.
Removable to accommodate optional Panel/Wall mount kit
Maximum Heat Output
24 BTU/Hr
MTBF
606,418 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Product Weight and Dimensions
Weight
0.37 Kg, 0.82 lbs
Dimensions (W x H x D)
111 x 138 x 47.4 mm, 4.37 x 5.43 x 1.87 inches
Packaging
Shipping Weight
0.52 Kg, 1.15 lbs
Shipping Dimensions
170 x 260 x 70 mm, 6.69 x 10.24 x 2.76 inches
Contents Shipped
- Industrial Ethernet Switch with DIN Rail attachment
- Terminal block
- Installation guide
Standards and Certifications
Safety
- UL/EN/IEC 62368-1
- CAN/CSA C22.2 No. 62368-1
- UL 60950-1
- CSA C22.2 No. 60950-1
- IEC 60950-1:2005+A1:2009 and
- EN 60950-1:2006+A11:2009+A1:2010+A12:2011
- CE Mark
- UL508 (Industrial)
EMC Emissions
- FCC 47 Part 15 Class A
- CISPR 22:2008/EN55022:2010 (Class A)
- EN 61000-3-2
- EN 61000-3-3
- EN 61000-6-4
EMC and Immunity
- CISPR 24:2010/EN 55024:2010
- IEC 61000-4-2 (ESD) : Contact discharge +/- 6kV, Air Discharge +/- 8kV
- IEC 61000-4-3 (RS) : 80 MHz to 2.7 Ghz ; 10V/m, 800 MHz to 1000 MHz; 20V/m
- IEC 61000-4-4 (EFT) : DC power line +/- 2 kV, Data Line +/- 2kV
- IEC 61000-4-5 (Surge) : DC power line, Line/Line +/- 1kV, Line/Earth +/- 2kV, Data Line line/earth +/- 1kV
- IEC 61000-4-6 (CS) : 150kHz to 80 MHz; 10V
- IEC 61000-4-8 : (Magnetic Field): 30A/m
- IEC 61000-4-11: Testing & Measurement techniques
- EN 61000-6-2 (General Immunity in Industrial Environments)
Industrial Safety
- UL508 (Safety standard for Industrial Control Equipment)
- CSA C22.2 No. 142
Hazardous Locations (Hazloc)
- ANSI/ISA 12.12.01, Class I Division 2 Groups A-D (formerly known as UL 1604)
- CSA C22.2 No. 213
- ATEX Class I Zone 2, EN60079-0, 15
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- 5 year Warranty
Application Diagrams
IDS-108FPP mit Standard-DIN-Schiene
Click on image to see larger version

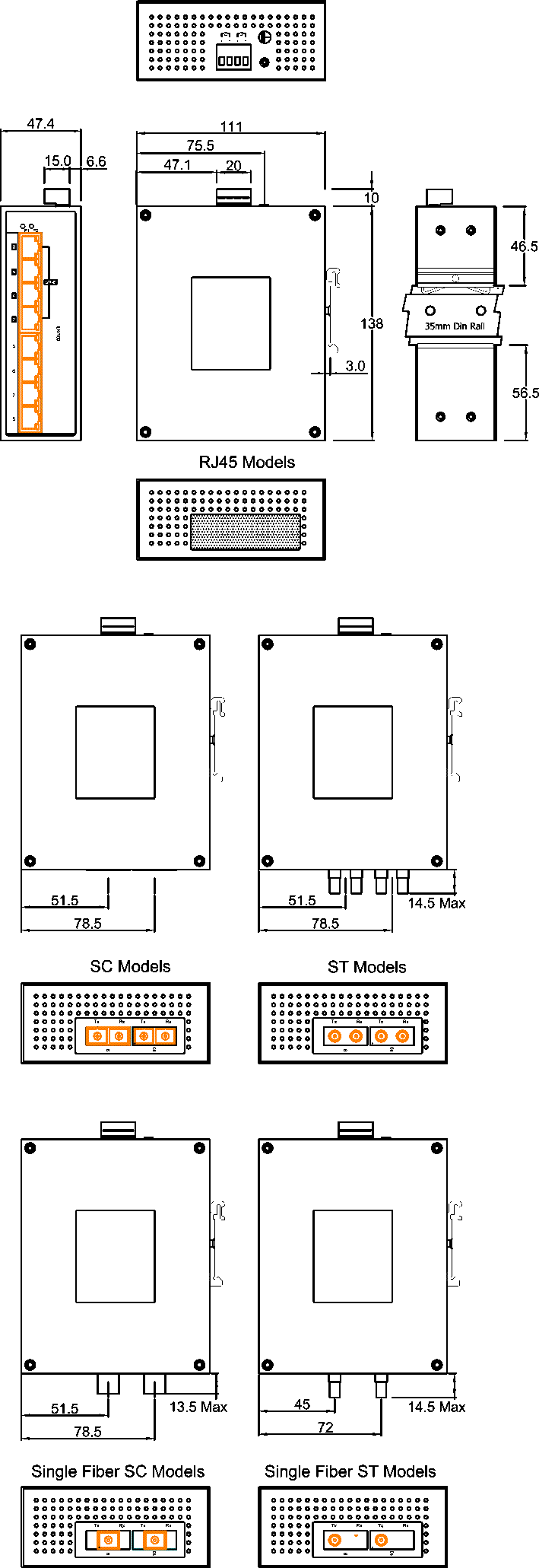

IDS-108FPP DIN Rail Mechanical Drawing
IDS-108FPP mit optionalen Wandhalterungen/Haltewinkel
Click on image to see larger version
IDS-108FPP DIN Rail Mechanical Drawing
Application Diagrams
PoE (Power over Ethernet)-Diagramm für den industriellen Switch IDS-108FPP
Filtern Sie Ihre Optionen, um die richtige Hardware für Ihre Anwendung zu finden
2 von 2 Produkten werden angezeigt
Klicken Sie eine Artikelnummer um Bestellinformationen einzusehen.
Produktbild
Beschreibung
Netzkabel & Artikelnummer
IDS-108FPP - Industrial Ethernet Switch with Power Over Ethernet - 8 x 10/100Base-TX RJ45 ports, 4 of which support PoE/PoE+. 0 to 60C operating temperature.
IDS-108FPP-XT - Industrial Ethernet Switch with Power Over Ethernet - 8 x 10/100Base-TX RJ45 ports, 4 of which support PoE/PoE+. -40 to 75C Industrial extended operating temperature.
