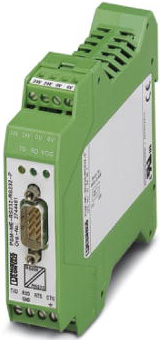

PSM-ME-RS232/RS232-P Serieller Isolator
Schnittstellenumsetzer zur galvanischen Trennung von RS-232-Schnittstellen
- 3-Wegetrennung von bis zu 2 kV
- Übertragungsrate bis maximal 115,2 kBit/s
- Integrierter Überspannungsschutz
- Übertragung der Datenkanäle TxD/RxD und die Steuerleitungen RTS/CTS
Für die elektrische Isolierung von RS-232-Schnittstellen (V.24) ist der PSM-ME-RS232/RS232-P die ideale Lösung.
3-Weg EMI-, RFI- und Transiente-Überspannungs-Immunität
Die RS-232-Schnittstelle ist eine asymmetrische Spannungsschnittstelle mit gemeinsamer Signalerdung für alle Signale. Zusätzlich zu ihrer sehr geringen Signalstärke ist eine charakteristische Eigenschaft der Schnittstelle die Verbindung der Signalerdung mit dem geerdeten Gehäuse. Dies führt zu einer sehr geringen Immunität gegenüber Störungen und einer Höchstreichweite von 15 Metern. Mit dem PSM-ME-RS232/RS232-P Seriellen Isolator kann eine signifikant höhere Immunität gegenüber Störungen in industriellen Anwendungen erreicht werden.
Durch die Isolation der TX/RX-Datenkanäle und der RTS/CTS-Steuerleitungen schützt der PSM-ME-RS232 Serielle Isolator Ihre RS232-Geräte effektiv vor transienten Überspannungen, Blitzeinschlägen, Erdungsschleifen und Geräuschproblemen.
Mit seiner hochwertigen 3-Wege-Isolation zwischen beiden Schnittstellenseiten bietet der PSM-ME-RS232 eine potentialfreie und störungsbeständige RS-232-Schnittstelle für das Versorgungs- und Erdungspotential. Durch diese Entkopplung werden auch teure Anschlussgeräte vor Schäden geschützt.
Zusätzliche potenzielle EMI können vom Übertragungsweg entfernt werden, indem weitere PSM-ME-RS232 Serielle Isolatoren auf beiden Geräteschnittstellen verwendet werden.
Die PSM-ME-RS232 Seriellen Isolatoren können an der Wand montiert und mit Wechselstrom betrieben werden oder in die standardmäßigen Tragschienen eingesteckt werden, die mit 24 V Gleichspannung oder Wechselspannung versorgt werden. Im Falle verschiedener Kabellängen kann die RS-232-Verbindung auf der Feldseite bequem über Steckschraubklemmleisten hergestellt werden.
Serielle Isolatoren Features
- Maximale Übertragungsgeschwindigkeit von 115,2 Kb/s
- Qualitativ hochwertige 3-Wege-Isolation von bis zu 2 kV (VCC // V.24 (RS-232) // TTY)
- Integrierter Überspannungsschutz mit transienter Entladung auf die Tragschiene
- Übertragungsgeschwindigkeit von bis zu 115,2 Kb/s
- Übertragung von TxD/RxD-Datenkanälen und RTS/-CTS-Steuerleitungen
- Aktive Datenübertragungen werden über separate Datenindikatoren für die Sende- und Empfangskanäle angezeigt
- Versorgung über 24 V Gleichstrom oder Wechselstrom, geeignet für Schaltschränke
Serial interface
Interface 1
V.24 (RS-232) interface in acc. with ITU-T V.28, EIA/TIA-232, DIN 66259-1
Connection method
D-SUB 9 plug
Transmission length
15 m (shielded twisted pair)
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
13
Pin assignment
DTE/DCE switchover via switch
Protocols supported
transparent protocol
Serial transmission speed
115.2 kbps
Interface 2
V.24 (RS-232) interface in acc. with ITU-T V.28, EIA/TIA-232, DIN 66259-1
Connection method
Pluggable screw connection
Transmission length
15 m (shielded twisted pair)
Conductor cross section flexible min.
0.2 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
13
Ambient conditions
Ambient temperature (operation)
0°C ... 55°C
Ambient temperature (storage/transport)
-40°C ... 85°C
Permissible humidity (operation)
10 % ... 95 % (non-condensing)
Altitude
5000 m (For restrictions see manufacturer's declaration)
Degree of protection
IP20
Noise immunity
EN 61000-6-2:2005
General
Electrical isolation
VCC // V.24 (RS-232) (A) // V.24 (RS-232) (B)
Test voltage data interface/power supply
2 kVrms (50 Hz, 1 min.)
Standards and Regulations
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Net weight
123.18 g
Housing material
PA
Color
green
Conformance
CE-compliant
UL, USA/Canada
508 recognized
Noise emission
EN 61000-6-3
MTBF
- 2263 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day))
- 438 Years (Telcordia standard, 40°C temperature, 34.25% operating cycle (5 days a week, 12 hours a day))
Transmission channels
Transmission channels
Bit delay
< 3 µs
Bit distortion
< 5 %
Test voltage data interfaces
2 kV AC
Test voltage data interface/power supply
2 kV AC
Power supply
Nominal supply voltage
24 V AC/DC ±20 %
Supply voltage range
19.2 V AC/DC ... 28.8 V AC/DC
Typical current consumption
40 mA (24 V DC)
Protective circuit
Surge protection Suppressor diode

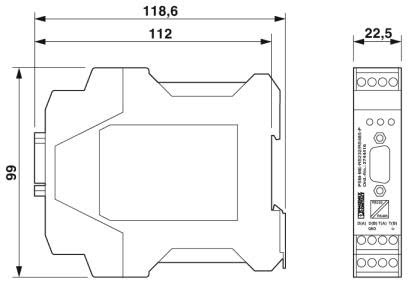

Dimensions
Width
22.5 mm
Height
99 mm
Depth
118.6 mm
Environmental Product Compliance
China RoHS
Environmentally Friendly Use Period = 50
Reach and RoHS Compliant
Standards and Regulations
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
EMC Immunity
- EN 61000-4-2: Contact discharge ± 6 kV (Test Level 3)
- EN 61000-4-3: Frequency range Test Level 3
- EN 61000-4-4: Criterion B
- EN 61000-4-5: Signal ± 2 kV (12 Ω)
- EN 55011
- EN 61000-4-6
Conformance
CE-compliant
UL, USA/Canada
508 recognized
Noise emission
EN 61000-6-3
Noise immunity
EN 61000-6-2:2005
Connection in acc. with standard
CUL
UL, USA/Canada
- Class I, Div. 2, Groups A, B, C, D
- Class I, Zone 2, AEx nA IIC T4
- Class I, Zone 2, Ex nA IIC T4 Gc X
Approvals
- UL Recognized
- cUL Recognized
- DNV
- EAC
- cULus Recognized
- UL Listed
- cUL Listed
- cULus Listed
Commercial data
Packing unit
1
Weight per piece
181.2 g
Country of origin
Germany
Application Diagrams
Störungsfreie RS-232-Schnittstelle
Elektrische Isolation
Schnittstellen Umsetzer
Blockschaltbild
Klicken Sie eine Artikelnummer um Bestellinformationen einzusehen.
Produktbild
Beschreibung
Netzkabel & Artikelnummer
PSM-ME-RS232/RS232-P - Serial Isolator. Interface converter for the electrical isolation of RS-232 interfaces ( 4 channels ). Connections via DB9M and terminal block - requires external DC power supply
PSM-ME-RS232/RS232-P - Serial Isolator. Interface converter for the electrical isolation of RS-232 interfaces ( 4 channels ). Connections via DB9M and terminal block– 24VDC USA wall power adapter included
PSM-ME-RS232/RS232-P - Serial Isolator. Interface converter for the electrical isolation of RS-232 interfaces ( 4 channels ). Connections via DB9M and terminal block– 24VDC UK wall power adapter included
PSM-ME-RS232/RS232-P - Serial Isolator. Interface converter for the electrical isolation of RS-232 interfaces ( 4 channels ). Connections via DB9M and terminal block– 24VDC EU wall power adapter included
