Seriell zu LWL-Konverter PSI-MOS-RS485W2/FO 850 E
Verbinden RS485-Schnittstellen mit LWL
- Erweitern die Übertragung von seriellen Daten bis zu ca. 4,6 km
- Immun gegen EMI, RFI und transiente Überspannungen
- Punkt-zu-Punkt- oder Sternkonfiguration
- LWL-Verbindungen vom ST-Typ
- Klemmenleiste für 2-polige RS485-Verbindungen
Der PSI-MOS-RS485W2/FO 850 E kann zur Umwandlung von 2-poligen RS485-Schnittstellen für LWL-Technik verwendet werden. Durch das Übertragen von seriellen Daten über LWL stellen diese seriellen Medienkonverter einen wirtschaftlichen Weg dar, um die Reichweite von RS485-Schnittstellen zu vergrößern. Unterstützt werden alle Protokolle mit 10/11-Bit-UART-Datenformat und NRZ-Datencodierung. Dazu gehören gängige Protokolle wie z.B.
- Modbus ASCII / MODBUS RTU
- SUCONET K
- S-BUS
- DH-485, und mehr…
Weitreichende Übertragung von seriellen Daten über LWL
Die serielle RS485-Übertragung ist gewöhnlich auf 100 Kbps über eine Entfernung von nur 1200 Metern begrenzt. Durch die Verwendung des Seriell zu LWL-Konverters FO 850 E können Sie Ihre serielle Datenübertragung bis zu ca. 4,2 Km erweitern. Das Ergebnis ist, dass beliebige zwei asynchrone serielle Schnittstellen, die Kilometer weit auseinander liegen, mit Voll-Duplex über LWL mit Raten bis zu 500 kbps kommunizieren können.
Immunität gegen EMI, RFI und transiente Überspannungen
Ein weiterer Vorteil des LWL-Übertragungssystems FO 850 E ist der galvanisch getrennte Anschluss von Schnittstellen. Elektromagnetische Interferenz (EMI) ist ein übliches Phänomen in typischen Umgebungen wie Industrieanlagen, Lagerhallen und Fabrikhallen. Diese Störungen können zu Verlust bzw. Verfälschung von Daten über RS485 oder kupferbasierten Ethernet-Verbindungen führen. Über LWL übertragene Daten sind jedoch vollständig immun gegen diese Art von Störungen, wodurch die negativen Auswirkungen von Potentialausgleichsströmen und elektromagnetischer Interferenz auf die Datenkabel verhindert werden. Ein Seriell zu LWL-Medienkonverter ermöglicht es Ihnen, Ihre seriellen Schnittstellen über LWL miteinander zu verbinden, die eine optimale Datenübertragung, eine erhöhte Verfügbarkeit des Systems und eine verbesserte Flexibilität bei Netzwerkgestaltung für Punkt-zu-Punkt-Verbindungen und Sternkonfigurationen sicherstellen.
Flexible LWL-Verbindungen
Der FO 850 E arbeitet mit einer Wellenlänge von 850 nm und verwendet einen separaten LED-Sender und Fotodetektor an ST-Steckverbindern. Fast jede Multimode-Glasfasergröße kann verwendet werden, einschließlich 50/125 m, 62,5/125 m und 200/230 m.
Betrachtungen zum Leistungsbudget
Die Berechnung des Leistungsbudgets ist bei der Planung von LWL-Verbindungen von entscheidender Bedeutung. Das optische Leistungsbudget ist die Lichtmenge, die erforderlich ist, um Daten erfolgreich über Entfernungen durch eine LWL-Verbindung zu übertragen. Die Menge an Lichtenergie, die innerhalb der Struktur verfügbar ist, bestimmt die Länge des LWL, der zwischen seriellen Medienkonvertern innerhalb des Netzwerks verläuft. Optische Leistungsbudgets sind entscheidend für Unternehmen für die Vermeidung von Signalverzerrungen. Um zu erlernen, wie man optische Leistungsbudgets berechnet, lesen Sie unsere technische Anmerkung. dBm für Senden und Empfangen finden Sie in den technischen Daten der Hardware.
Jedes serielle Signal über 10 LWL senden
Bis zu zehn (10) Seriell zu LWL-Konverter können über Hutschienen TBUS System für Spannung und Daten gruppiert werden. Dadurch kann der serielle Konverter als Sternkoppler betrieben werden, wobei er das serielle Dateneingangssignal aufnimmt und an alle LWL-Ausgangsports verteilt.
Hohe Qualitätsmerkmale und Technische Unterstützung
Die FO 850 E sind ebenfalls mit umfassenden Diagnosefunktionen ausgestattet, um die Systemverfügbarkeit zu erhöhen, die Inbetriebnahme zu vereinfachen und die optische Übertragungsqualität dauerhaft zu überwachen. Die integrierte optische Diagnose ermöglicht eine permanente Überwachung der LWL-Übertragungswege bei Installation und Betrieb. Der potentialfreie Schaltkontakt wird aktiviert, wenn der Signalpegel auf den LWL-Strecken ein kritisches Niveau erreicht. Diese frühe Alarmgenerierung ermöglicht es, kritische Systemzustände zu erfassen, bevor sie zu einem Ausfall führen. Diese kosten- und zeitsparenden Funktionen sowie der weltweite technische Support machen die Seriell zu LWL-Konverter FO 850 E zur intelligenten Wahl für IT-Profis.
- Verbindungen können mit einer Schraubklemmenleiste COMBICON gesteckt werden
- Versorgungsspannung und Datensignale werden über Hutschienenadapter geleitet
- Automatische Datenratenerkennung oder feste Datenrateneinstellung über DIP-Switch
- Hochwertige galvanische Trennung zwischen allen Schnittstellen (RS-485, LWL-Anschlüssen, Stromversorgung, Hutschienenadapter)
- Redundante Stromversorgung ist über optionales Netzteil möglich
- Zugelassen für Zone 2
- Eigensichere LWL-Schnittstelle (Ex op is) für direkten Anschluss an Schnittstellen in Zone 1
- Integrierte optische Diagnose zur kontinuierlichen Überwachung von LWL-Strecken
- Potentialfreier Switch-Kontakt zur Erzeugung von Alarmen in Bezug auf kritische LWL-Strecken
- Geeignet für Datenraten bis 500 kbps
Ambient conditions
Ambient temperature (operation)
-20°C ... 60°C
Ambient temperature (storage/transport)
-40°C ... 85°C
Permissible humidity (operation)
30 % ... 95 % (non-condensing)
Altitude
5000 m (For restrictions see manufacturer's declaration)
Degree of protection
IP20
Noise immunity
EN 61000-6-2:2005
Standards and Regulations
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Type of test
Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6
Test result
5g, 10-150 Hz, 2.5 h, in XYZ direction
Type of test
Shock in acc. with EN 60068-2-27/IEC 60068-2-27
Test result
15g, 11 ms period, half-sine shock pulse
Shock
15g in all directions in acc. with IEC 60068-2-27
Noise emission
EN 55011
Noise immunity
EN 61000-6-2:2005
Free from substances that could impair the application of coating
according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard
Connection in acc. with standard
CUL
Standards/regulations
- EN 61000-4-2
- EN 61000-4-3
- EN 61000-4-4
- EN 61000-4-5
- EN 61000-4-6
Vibration (operation)
In acc. with IEC 60068-2-6: 5g, 150 Hz
Conformance
CE-compliant
ATEX
- II 3 G Ex nA nC IIC T4 Gc X
- II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U)
- II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U)
UL, USA/Canada
- Class I, Zone 2, AEx nc IIC T5
- Class I, zone 2, Ex nC nL IIC T5 X
- Class I, Div. 2, Groups A, B, C, D
Optical interface FO
Number of FO ports
1
Transmit capacity, minimum
- -4 dBm (200/230 µm)
- -17.6 dBm (50/125 µm)
- -14 dBm (62,5/125 µm)
Minimum receiver sensitivity
- -32.5 dBm (50/125 µm)
- -32.5 dBm (62,5/125 µm)
- -32.1 dBm (200/230 µm)
Overrange receiver
-3 dBm (200/230 µm)
Wavelength
850 nm
Transmission length incl. 3 dB system reserve
- 2800 m (with F-K 200/230 8 dB/km with quick mounting connector)
- 4200 m (with F-G 50/125 2.5 dB/km)
- 3300 m (with F-G 62,5/125 3.0 dB/km)
Transmission medium
- PCF fiber
- Multi-mode fiberglass
Transmission protocol
Protocol-transparent to the RS-485 interface
Connection method
B-FOC (duplex ST®)
General
Bit delay
≤ 1 bit
Bit distortion, input
± 35 % (permitted)
Bit distortion, output
< 6.25 %
Electrical isolation
VCC // RS-485
Test voltage data interface/power supply
1.5 kVrms (50 Hz, 1 min.)
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Noise emission
EN 55011
Net weight
254.3 g
Housing material
PA 6.6-FR
Color
green
MTBF
- 272 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day))
- 44 Years (Telcordia standard, 40°C temperature, 34.25% operating cycle (5 days a week, 12 hours a day))
Conformance
CE-compliant
ATEX
- II 3 G Ex nA nC IIC T4 Gc X (Please follow the special installation instructions in the documentation!)
- II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Please follow the special installation instructions in the documentation!)
- II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Please follow the special installation instructions in the documentation!)
UL, USA/Canada
- Class I, Zone 2, AEx nc IIC T5
- Class I, zone 2, Ex nC nL IIC T5 X
- Class I, Div. 2, Groups A, B, C, D
Digital outputs
Output name
Relay output
Output description
Alarm output
Number of outputs
1
Maximum switching voltage
- 60 V DC
- 42 V AC
Limiting continuous current
0.46 A
Power supply
Nominal supply voltage
24 V DC (With UL approval)
Supply voltage range
18 V DC ... 30 V DC
Max. current consumption
130 mA
Typical current consumption
120 mA (24 V DC)
Connection method
COMBICON plug-in screw terminal block
Serial interface
Interface 1
RS-485 interface, 2-wire
Operating mode
Semi-duplex
Connection method
Pluggable screw connection
File format/coding
UART (11/10 bit switchable; NRZ), slip-tolerant
Data direction switching
Automatic control
Transmission medium
Copper
Transmission length
≤ 1200 m (depending on the data rate, with shielded, twisted data cable)
Termination resistor
- 390 Ω
- 220 Ω
- 390 Ω (Can be connected)
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
14
Serial transmission speed
4.8/ 9.6/ 19.2/ 38.4/ 57.6/ 75/ 93.75/ 115.2/ 136/ 187.5/ 375/ 500 kbps

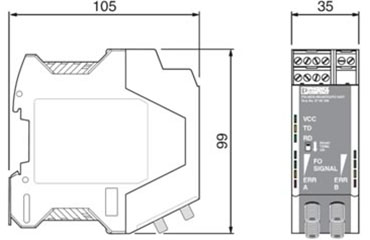

Dimensions
Width
35 mm
Height
99 mm
Depth
105 mm
Environmental Product Compliance
China RoHS
Environmentally Friendly Use Period = 50
Reach and RoHS Compliant
Approvals
- cUL Listed
- cULus Listed
- UL Listed
- ATEX
- EAC
- DNV
- cUL Recognized
- cULus Recognized
- UL Recognized
Commercial data
Packing unit
1
Weight per piece
230.2 g
Country of origin
Germany
Warranty
1 Year
Classifications
eCl@ss 4.0
27230207
eCl@ss 4.1
27230207
eCl@ss 5.0
27230207
eCl@ss 5.1
27230207
eCl@ss 6.0
27230207
eCl@ss 7.0
27230207
eCl@ss 8.0
19179290
eCl@ss 9.0
19179290
ETIM 2.0
EC001423
ETIM 3.0
EC001423
ETIM 4.0
EC001423
ETIM 5.0
EC000310
ETIM 6.0
EC000310
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
43222604
Application Diagrams
Anwendungsgebiete des Seriell zu LWL-Konverters PSI-MOS-RS485W2/FO 850 E
- in der Nähe großer elektrischer Anlagen
- in Umgebungen mit elektromagnetischen Störungen (EMI) oder Funkstörungen (RFI)
- in Umgebungen mit transienten Überspannungen
- in Industrieanlagen, Lagerhallen und Fabrikhallen
- ermöglichen, dass asynchrone serielle Schnittstellen mit Halb-Duplex, mit Übertragungsraten bis zu 500 kbps über LWL kommunizieren
Punkt-zu-Punkt-Verbindung zwischen seriellen Schnittstellen über LWL
Sterntopologie-Netzwerk
Klicken Sie eine Artikelnummer um Bestellinformationen einzusehen.
Produktbild
Beschreibung
Netzkabel & Artikelnummer
PSI-MOS-RS485W2/FO 850 E - RS485 2-wire to fiber converter. Terminal block serial to duplex fiber multimode 850nm ( ST ) [ 4.2km, 2.6 miles ] - requires external DC power supply
PSI-MOS-RS485W2/FO 850 E - RS485 2-wire to fiber converter. Terminal block serial to duplex fiber multimode 850nm ( ST ) [ 4.2km, 2.6 miles ] – 24VDC USA wall power adapter included
PSI-MOS-RS485W2/FO 850 E - RS485 2-wire to fiber converter. Terminal block serial to duplex fiber multimode 850nm ( ST ) [ 4.2km, 2.6 miles ] – 24VDC UK wall power adapter included
PSI-MOS-RS485W2/FO 850 E - RS485 2-wire to fiber converter. Terminal block serial to duplex fiber multimode 850nm ( ST ) [ 4.2km, 2.6 miles ] – 24VDC EU wall power adapter included
